  Экспертная техника
Микроскоп в кармане.

Убедительность выводов экспертизы зависит от наглядности её результатов, а попросту говоря, от наличия качественной и информативной иллюстрационной таблицы. В процессе проведения большинства экспертиз иллюстрации можно изготовить при помощи обычного фотоаппарата или сканера. Однако существует ряд экспертиз, в которых не обойтись без специального оборудования. Это, прежде всего, те экспертизы, объектами которых становятся микрообъекты, или в процессе проведения которых необходимо изучение и иллюстрация признаков, неразличимых в обычных условиях.

В данной статье речь пойдет о портативном фотоаппарате-микроскопе X-loupe. Данный фотоаппарат был любезно предоставлен Научно-техническим центром «Эксперт» (ООО «НТЦ «Эксперт»).



X-loupe









Комплектация и краткие характеристики.

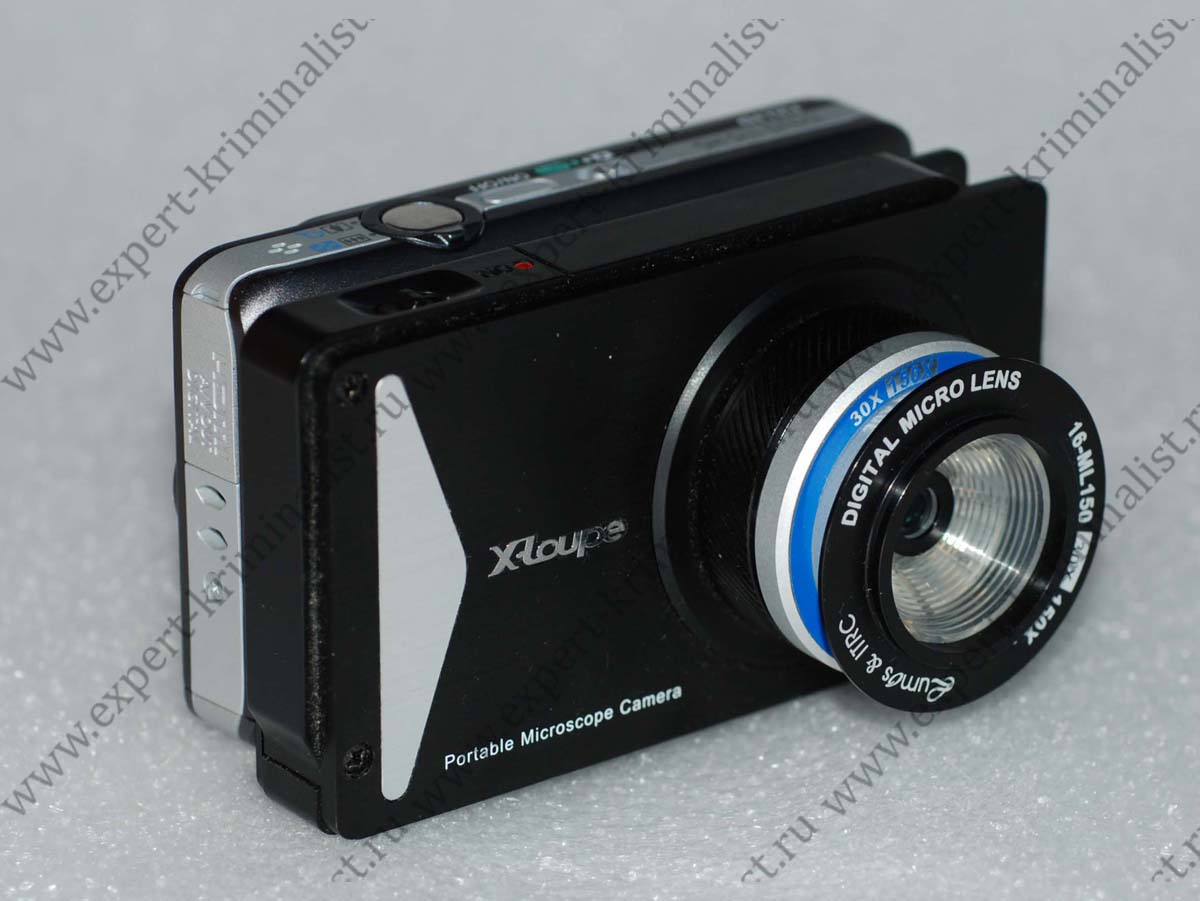

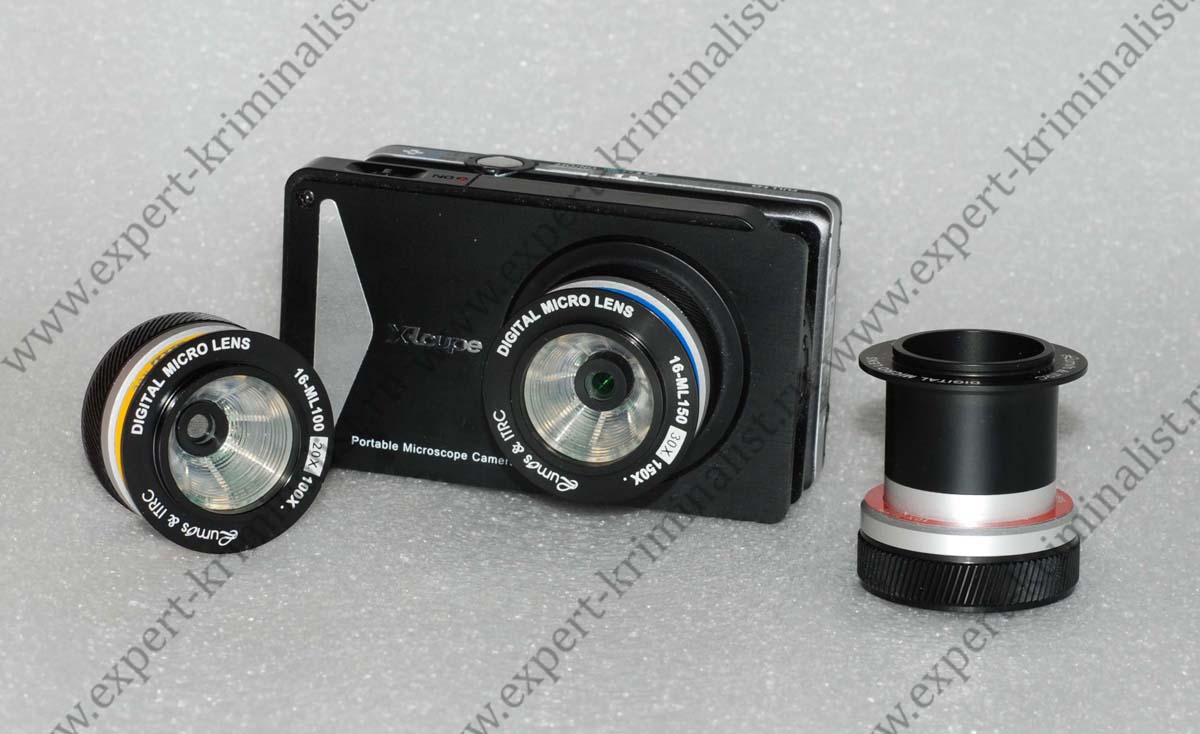

Фотоаппарат-микроскоп X-loupe, представленный на тест, состоит из:

цифровой фотокамеры Canon Digital IXUS 115 HS,



X-loupe





сменных объективов



X-loupe



X-loupe





и специального модуля, обеспечивающего крепление и питание сменных объективов.



X-loupe



X-loupe

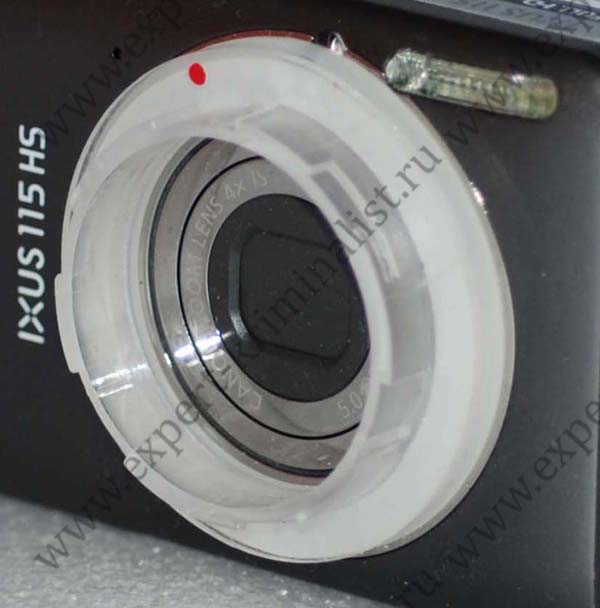

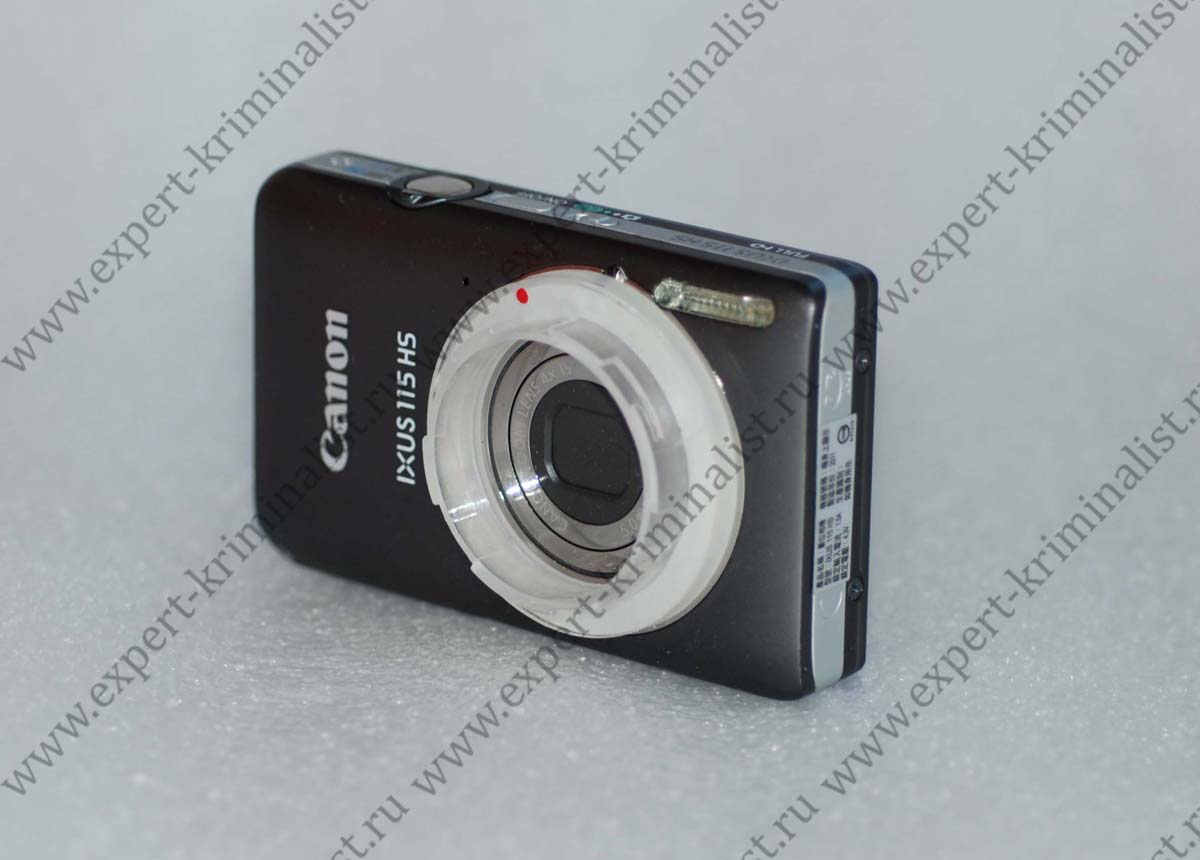

Цифровая фотокамера несколько отличается от штатной модели наличием переходника, на который крепится специальный модуль.



X-loupe



X-loupe

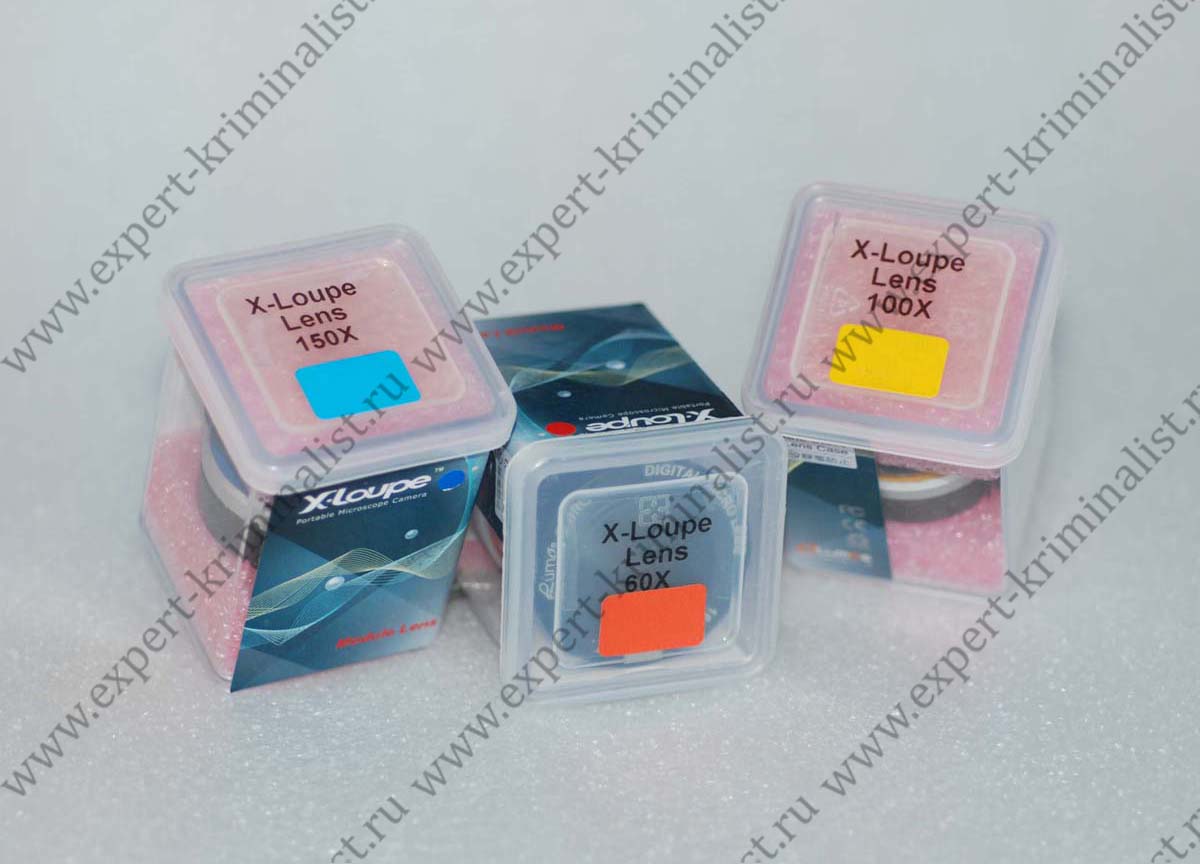

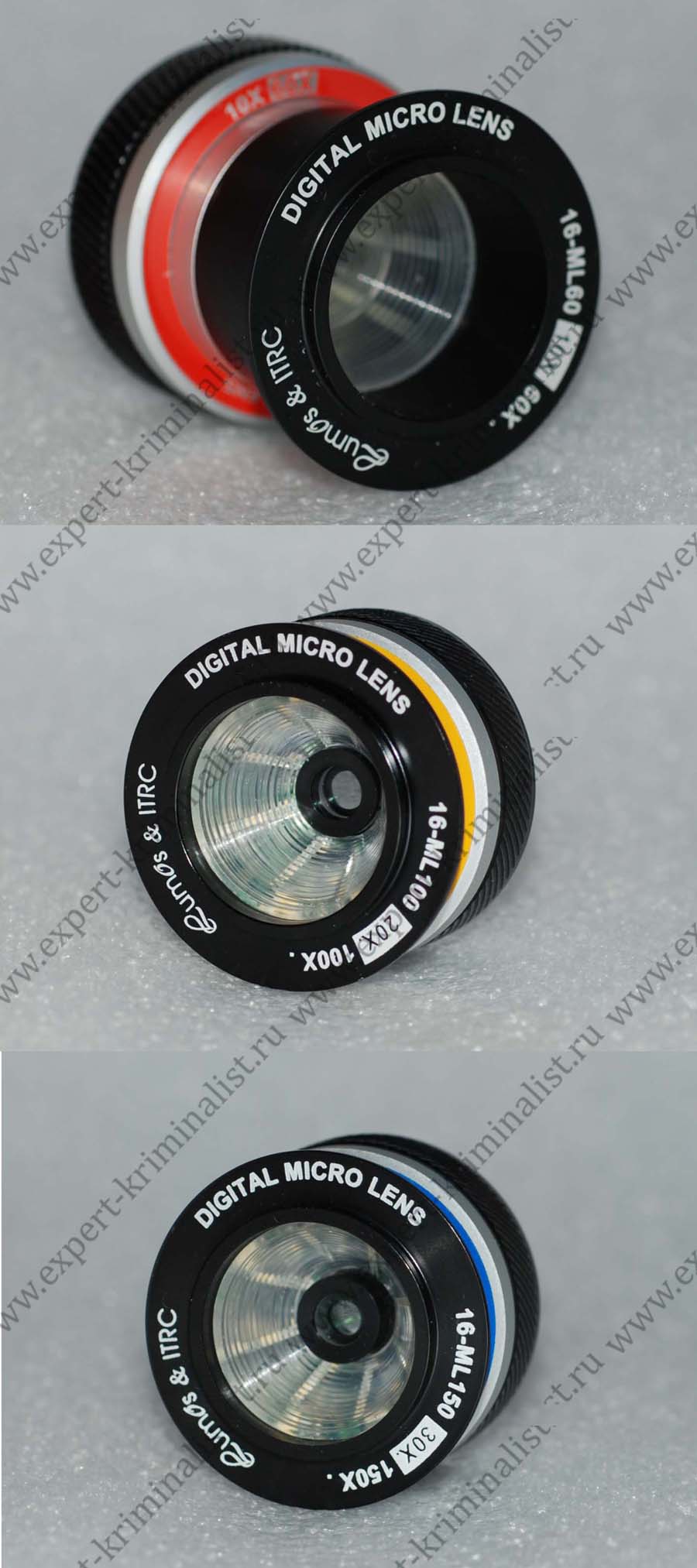

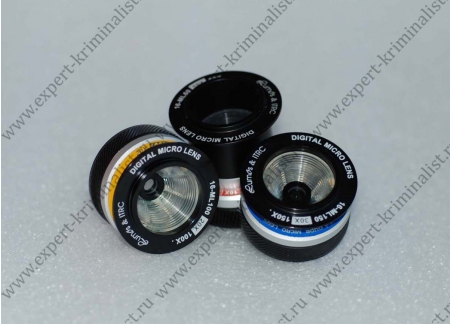

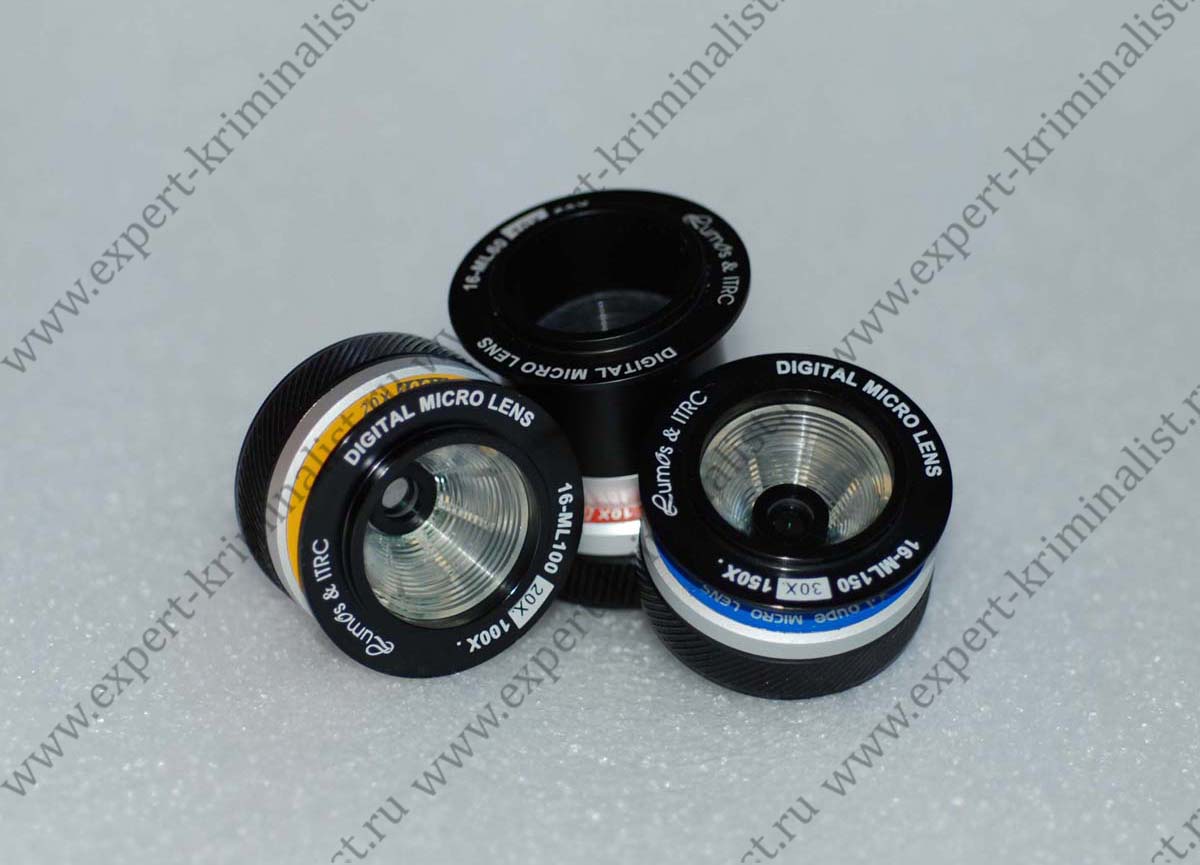

Сменные объективы имеют кратность 60, 100, 150.



X-loupe





Они состоят из корпуса, линзы и встроенных светодиодов, обеспечивающих освещение объекта во время съемки.



X-loupe

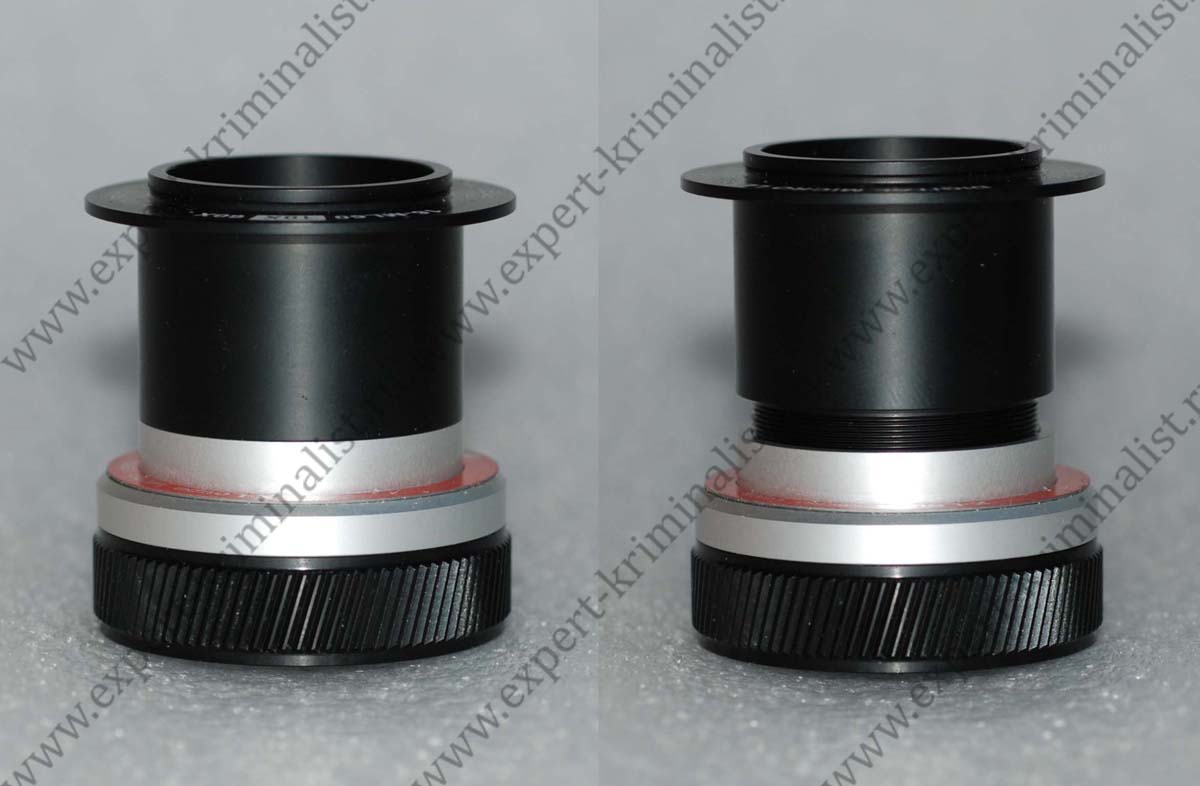

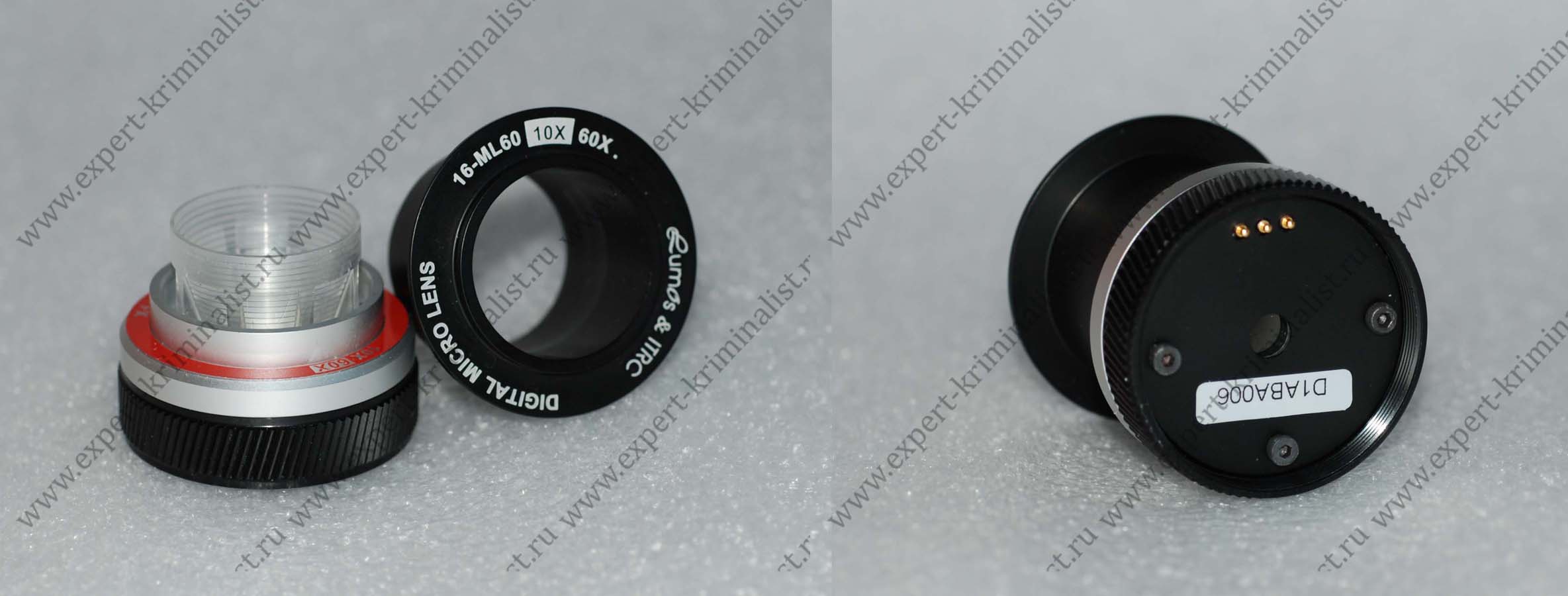

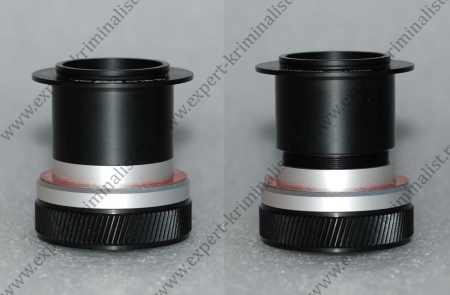

Переднее кольцо объективов имеет резьбовое соединение с корпусом, что позволяет регулировать расстояние до объекта съемки (при съемке на больших увеличения это имеет существенное значение, т.к. глубина резкости достаточно мала, и продольное смещение фотоаппарата даже на доли миллиметра сказывается на резкости и четкости картинки).



X-loupe

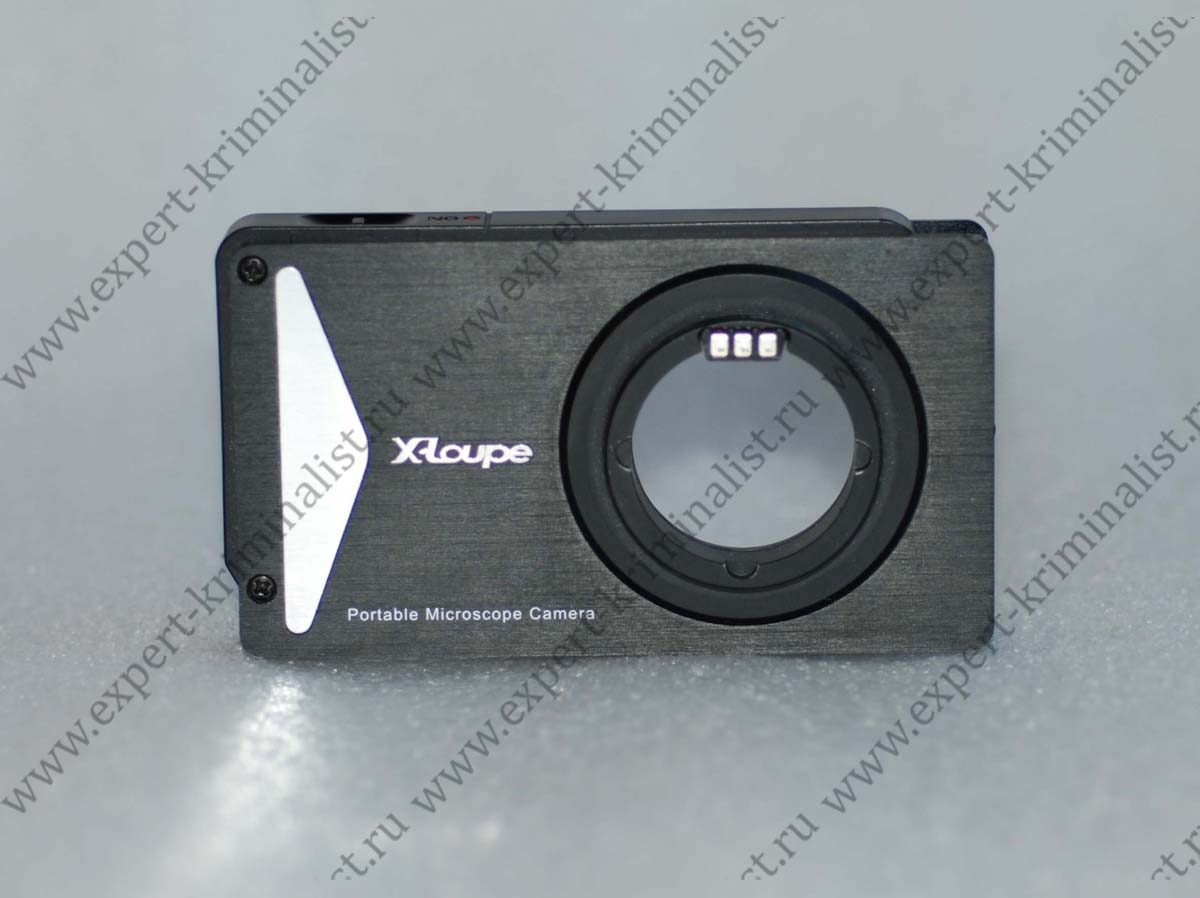

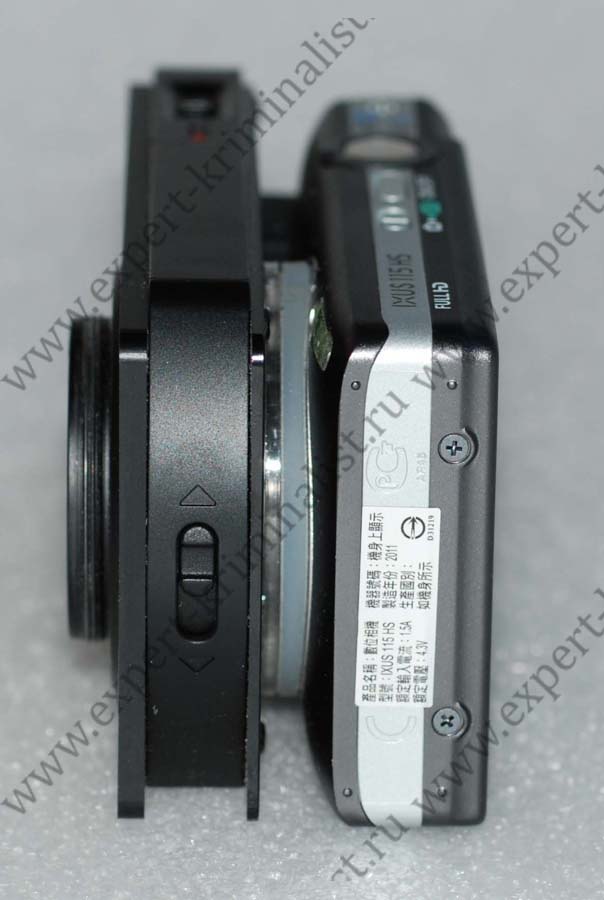

Специальный модуль предназначен для крепления сменных объективов (через резьбу при помощи вращающейся шайбы, расположенной на объективе), а также для размещения аккумулятора, обеспечивающего питание объективов. На торцевой части модуля имеется регулятор интенсивности (яркости) светодиодов.



Ниже представлены характеристики, приведенные производителем.



Характеристики X-LOUPE® – A500



Основные характеристики модуля камеры

Модель - Canon Digital IXUS 115 HS

Разрешение - 12,1 мегапикселей

Размер матрицы - 1/2.3"

Фокусное расстояние (эквивалент 35 мм) - 28 - 112 мм

Оптический зум - 4x

ЖК-экран - 3"

Источник питания - аккумулятор Canon NB-4L

Емкость батареи - 750 mAh

Время зарядки батареи - примерно 1,5 часа

Основные характеристики сменных объективов

Количество объективов - 3

Кратность - 60X, 100X, 150X

Поле зрения - 60X: 16x12mm, 100X: 9x6.5mm, 150X: 5.7x4.5mm

Рабочее расстояние - от 1мм

Размеры объектов съемки - 10 микрон – 6 мм

Подсветка объектива - 8 светодиодов

Срок службы подсветки - 10 000 часов

Вес фотоаппарата с объективом - менее 300г

Диапазон рабочих температур - 0 ~ 40 C







Возможности фотоаппарата-микроскопа X-loupe.



Сухих цифр и красивых картинок мало, чтобы удостовериться, что перед тобой действительно достойный аппарат.

Скажу сразу, что за время своей экспертной практики, а она на сегодняшний день составляет почти десять лет, через мои руки прошло достаточное количество экспертной техники как отечественного, так и иностранного производства. Поэтому, беря на тест X-loupe, сначала несколько скептически отнесся к нему – маленький, выглядит несерьезно, ну какой с него может быть толк, когда сегодня в распоряжении экспертов первоклассная криминалистическая техника – микроскопы, видео спектральные компараторы и пр.

Однако, дальнейшая работа с X-loupe развеяла все сомнения.



Тестирование фотоаппарата-микроскопа X-loupe проводилось в процессе проведения экспертиз наряду с использованием уже проверенной криминалистической техники (конкретные марки и модели не называю), признанной и применяемой практически всеми ведущими экспертными учреждениями не только нашей страны, но и зарубежья.

Поскольку сам я работаю преимущественно в области почерковедческой и технико-криминалистической экспертизы документов, то и тестирование проводилось на объектах данных видов экспертиз.



Среди почерковедческих экспертиз за это время было несколько, в которых понадобилась помощь X-loupe:

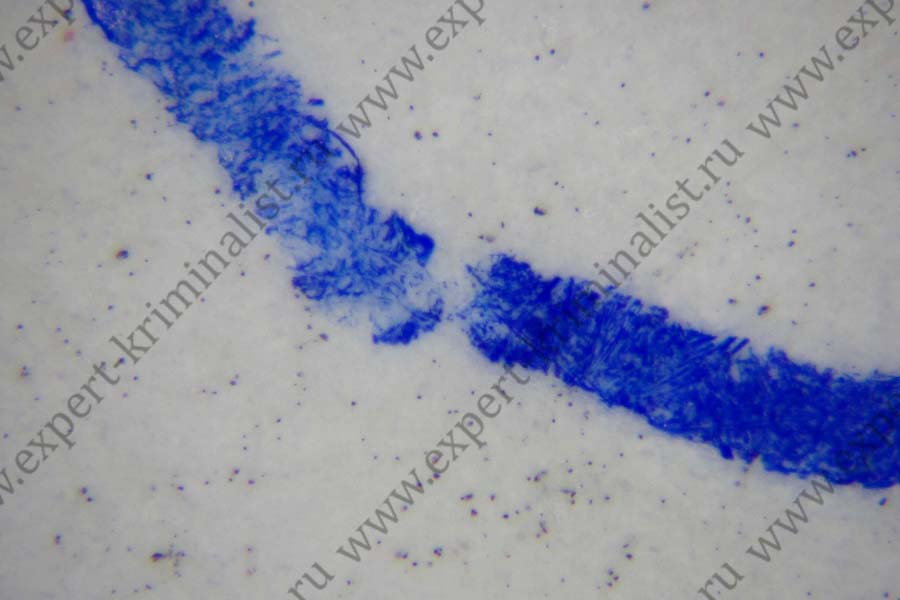

– в ряде случаев потребовалось проиллюстрировать признаки необычности выполнения подписи – остановки пишущего прибора, извилистость и угловатость штрихов



X-loupe



X-loupe



X-loupe

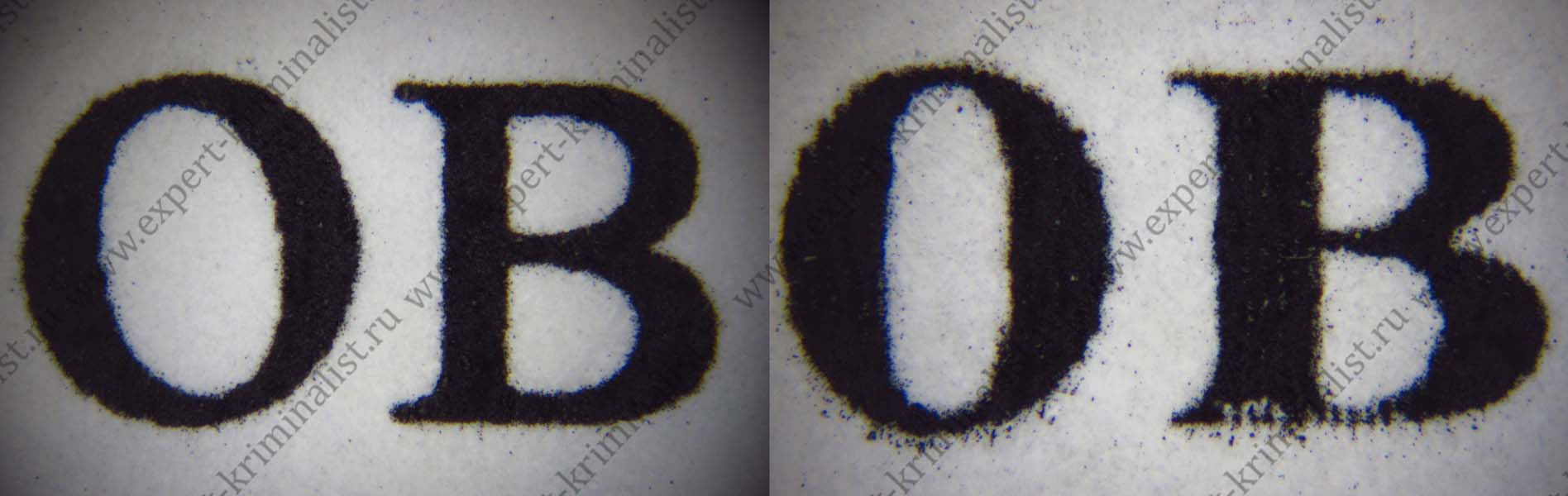

- в одном случае имела место техническая подделка подписи – подпись была выполнена на лазерном принтере, и требовалось проиллюстрировать для суда этот факт, т.к. остальные реквизиты в документе были выполнены надлежащим образом, а сторона, представившая документ, наотрез отказывалась признавать факт технической подделки подписи.



X-loupe





В рамках рассмотрения гражданских достаточно часто назначаются документов, в которых имеется подозрение на замену листов, на допечатку реквизитов и т.д. Здесь помощь X-loupe также неоценима, т.к. различия в микроструктуре штрихов возможно увидеть и проиллюстрировать только на больших увеличениях.



X-loupe

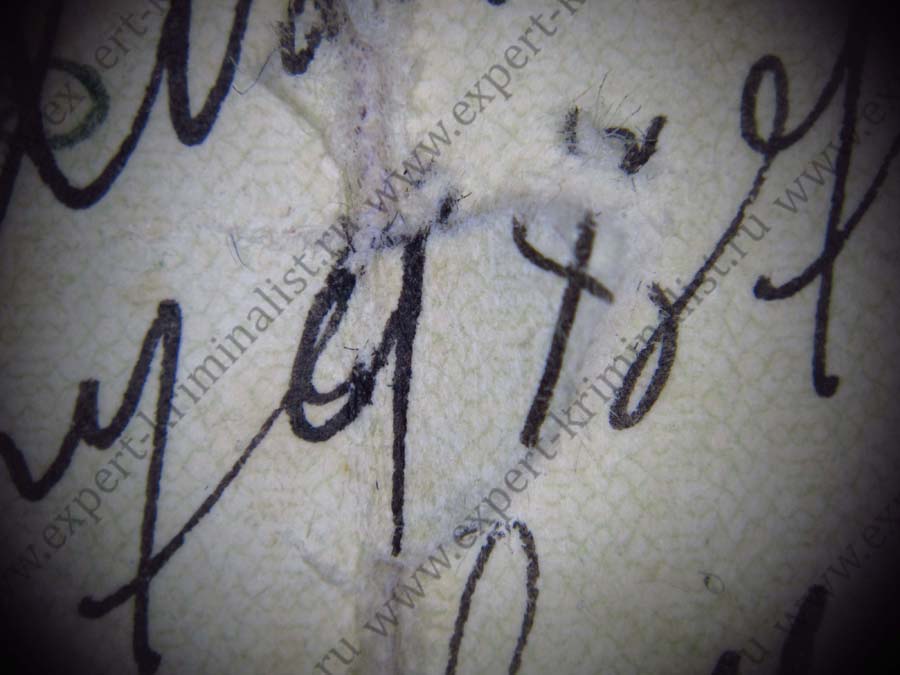

В процессе проведения одного исследования пришлось доказывать целостность разорванного документа – нотариус отказался принимать документ, указывая на то, что он состоит из частей разных документов. Однако в процессе проведения экспертизы было установлено, обе половины имеют единую линию разделения и что имеется фрагмент, который одновременно является частью левой и правой половин – именно этот факт требовалось проиллюстрировать.



X-loupe





Кроме того, при помощи X-loupe в отдельных случаях можно иллюстрировать результаты исследований по установлению последовательности выполнения реквизитов в документах (преимущественной печатных реквизитов, выполненных способом электрофотографии и рукописных реквизитов, выполненных шариковыми ручками).



X-loupe



X-loupe











Поскольку мною уже отмечено, что X-loupe использовался наряду с проверенной экспертной техникой, то результаты тестирования будут неполными, если не указать, какие плюсы или минусы X-loupe были выявлены.



1. Увеличительные лупы.

X-loupe бесспорно выигрывает, т.к. позволяет одновременно и наблюдать объект и проводить его фотосъемку.



2. Микроскопы.

На сегодняшний день на рынке представлен достаточно обширный ассортимент микроскопов, но сравнивать мы будем с микроскопами, имеющими в своем арсенале возможность фотофиксации объектов.

Результаты сравнения приведены ниже.



1. Способ фиксации изображения.

Микроскопы - преимущественно видеозахват, что снижает качество изображения.

X-loup - фотосъемка с разрешением 12 мегапикселей.

2. Возможность изменения кратности увеличения.

Микроскопы - плавное, кратность зависит от характеристик конкретного микроскопа.

X-loupe - фиксированные увеличения. Однако есть возможность варьировать их в процессе обработки фотографий.

3. Возможность использования различных комбинаций освещения.

Микроскопы - возможность комбинировать освещение.

X-loupe - фиксированные источники света, встроенные в объективы.

4. Возможность работы с объемными материалами.

Микроскопы - ограничены рабочей площадью конкретного микроскопа (точнее зависит от типа микроскопа, типа штатива).

X-loupe - не ограничены ввиду компактности и возможности перемещения прибора.

5. Зависимость от электропитания, программного обеспечения.

Микроскопы - необходимо электропитание для работы осветительного оборудования, фиксация объектов происходит через специальные компьютерные программы.

X-loupe - работает от аккумуляторов, запись изображений происходит на карту памяти фотоаппарата.

6. Возможность перемещений прибора.

Микроскопы - ограничены, требуют бережного обращения, переноски и перевозки, как правило имеют значительный вес.

X-loupe - можно положить в карман, сумку. Простота конструкции исключает катастрофические поломки (если только не бить его об стену).



3. Видеоспектральные компараторы – приборы, позволяющие проводить комплексное исследование объектов – в различных режимах освещения, при различном увеличении, в видимой и невидимой зоне спектра и пр.



1. Способ фиксации изображения.

Компараторы - преимущественно видеозахват, что снижает качество изображения.

X-loupe - фотосъемка с разрешением 12 мегапикселей.

2. Возможность изменения кратности увеличения.

Компараторы - плавное, кратность зависит от характеристик конкретного прибора, ограничено преимущественно в пределах 50 крат (за исключением последних моделей).

X-loupe - фиксированные увеличения. Однако есть возможность варьировать их в процессе обработки фотографий.

3. Возможность использования различных комбинаций освещения.

Компараторы - возможность комбинировать освещение.

X-loupe - фиксированные источники света, встроенные в объективы.

4. Возможность работы с объемными материалами.

Компараторы - ограничены рабочей площадью конкретного аппарата.

X-loupe - не ограничены ввиду компактности и возможности перемещения прибора

5. Зависимость от электропитания, программного обеспечения.

Компараторы - необходимы электропитание для работы, подключение к компьютеру.

X-loupe - работает от аккумуляторов, запись изображений происходит на карту памяти фотоаппарата.

6. Возможность перемещений прибора.

Компараторы - ограничены, требуют бережного обращения, переноски и перевозки, как правило имеют значительный вес.

X-loupe - можно положить в карман, сумку. Простота конструкции исключает катастрофические поломки.

7. Наличие дополнительных возможностей (исследование в различных зонах спектра).

Компараторы – имеются.

X-loupe – отсутствуют.



4. Приборы типа «компьютерной мыши» - компактные приборы, по своему внешнему виду напоминающие компьютерную мышь, а по функционалу дублирующие видеоспектральные компараторы.



1. Способ фиксации изображения

«Компьютерная мышь» - видеозахват, что снижает качество изображения.

X-loupe - фотосъемка с разрешением 12 мегапикселей.

2. Возможность изменения кратности увеличения.

«Компьютерная мышь» - плавное, кратность зависит от характеристик конкретного микроскопа.

X-loupe - фиксированные увеличения. Однако есть возможность варьировать их в процессе обработки фотографий.

3. Возможность использования различных комбинаций освещения.

«Компьютерная мышь» - возможность комбинировать освещение.

X-loupe - фиксированные источники света, встроенные в объективы.

4. Возможность работы с объемными материалами.

«Компьютерная мышь» - не ограничены.

X-loupe - не ограничены ввиду компактности и возможности перемещения прибора.

5. Зависимость от электропитания, программного обеспечения.

«Компьютерная мышь» - необходимы электропитание для работы, подключение к компьютеру.

X-loupe - работает от аккумуляторов, запись изображений происходит на карту памяти фотоаппарата.

6. Возможность перемещений прибора.

«Компьютерная мышь» - не ограничены, т.к. возможно подключение к ноутбуку

X-loupe - можно положить в карман, сумку. Простота конструкции исключает катастрофические поломки.

7. Наличие дополнительных возможностей.

«Компьютерная мышь» - имеются.

X-loupe – отсутствуют.





Как видно из результатов сравнения, фотомикроскоп X-loupe практически не уступает по своим возможностям другой криминалистической техники.







Вердикт: что понравилось и для кого данный прибор?



Что понравилось в данном приборе:

- компактность – не занимает много места, всегда можно взять с собой в случае необходимости;

- простота в использовании – по сути, обычный фотоаппарат, работающий в полностью автоматическом режиме;

- оперативность – готовность к работе сразу после включения – надо нажать две кнопки – на фотоаппарате и на специальном адаптере;

- высокое качество получаемых изображений – разрешение фотоаппарата порядка 12 мегапикселей;

- автономность в работе – не требует каких-либо дополнительных приспособлений, в частности, дополнительного освещения, дополнительного питания, специального программного обеспечения;

- универсальность – может быть использован как обычный фотоаппарат и как микроскоп.



Недостатки:

Каких-либо глобальных недостатков не выявлено – во всех случаях X-loupe достойно отработал и показал неплохие результаты. Среди мелких недостатков можно отметить следующие:

- отсутствие возможности снимать при косонаправленном освещении, которое позволяет получать более объемные изображения;

- наличие бликов при съемке блестящих объектов объективом 60Х. Для остальных объективов данный недостаток не выявлен (объясняется более узким полем зрения).



Я бы определил X-loupe как универсальный прибор для исследования и дальнейшей фото- и видеофиксации макро и микрообъектов, а также макро и микропризнаков объектов.

Месячный тест данного прибора показал следующее – при проведении большинства рутинных исследований я предпочитал использовать X-loupe, а не расчехлять микроскоп или включать компаратор. И хотя тестирование проводилось на объектах почерковедческой и технико-криминалистической экспертизы документов, X-loupe может быть успешно использован и в процессе проведения других криминалистических экспертиз – дактилоскопической, трасологической, баллистической, холодного оружия, а также в ходе фиксации результатов осмотра мест происшествий.







В качестве заключения…



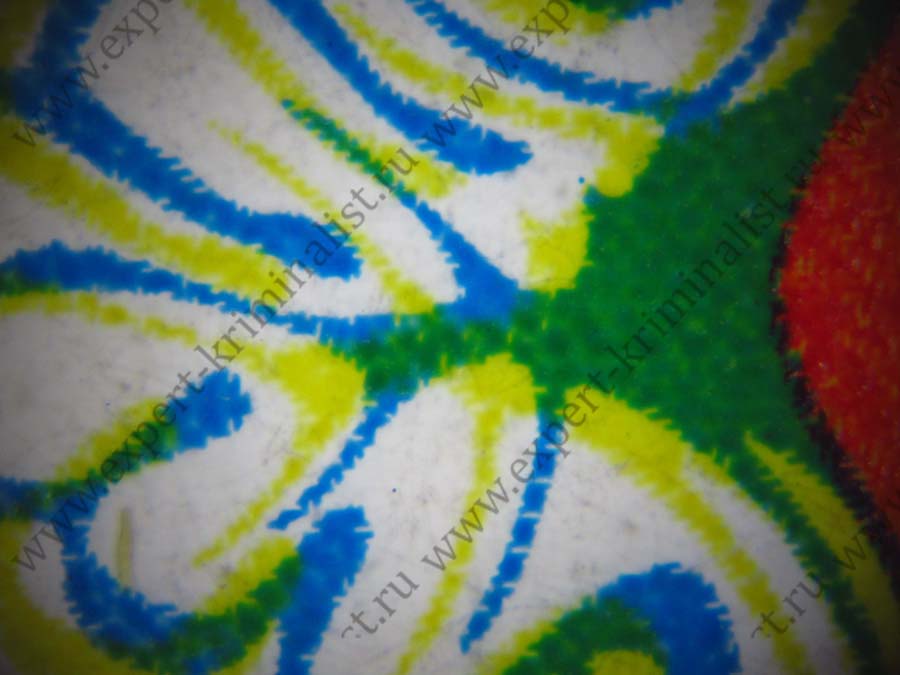

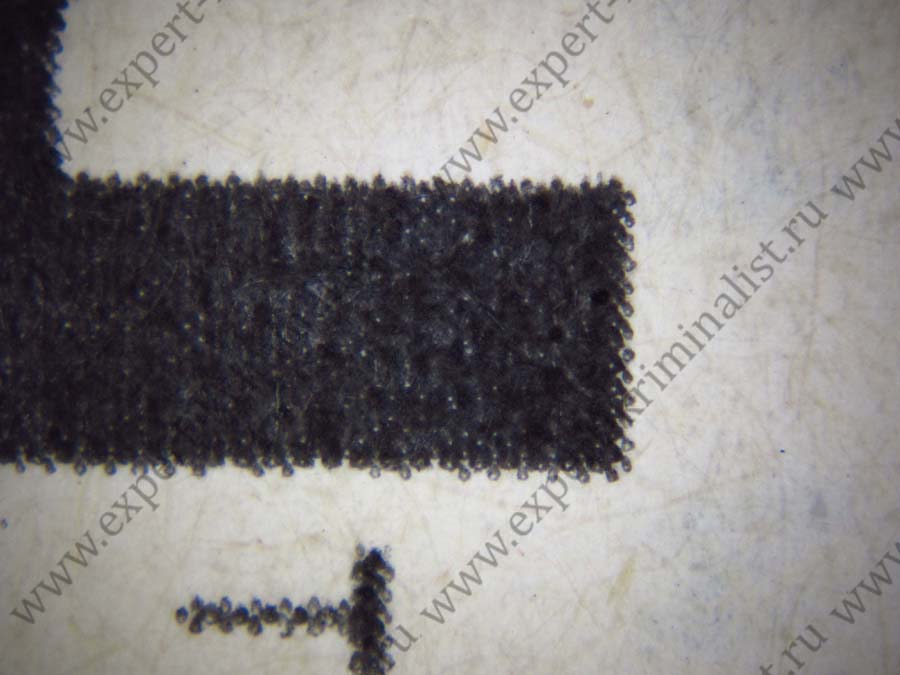

Небольшая фотогалерея



X-loupe



X-loupe



X-loupe



X-loupe



X-loupe



X-loupe



X-loupe



X-loupe



X-loupe



X-loupe



X-loupe



X-loupe



X-loupe



X-loupe



X-loupe



X-loupe



X-loupe
